Vamos a comprobar las existencias y el precio.
Por qué el acero inoxidable es diferente
Acero inoxidabledeformaciones durante el procesamientoPrincipalmente debido a su alto coeficiente de dilatación térmica y baja conductividad térmica, que generan importantes tensiones internas cuando el material se somete a calor o fuerza mecánica.

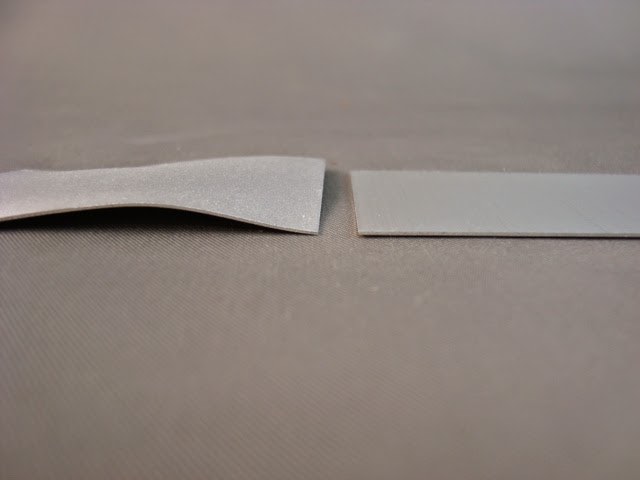

La deformación, o "distorsión", es el cambio no deseado en la forma de una pieza metálica durante o después de la fabricación. Si bien todos los metales pueden deformarse, el acero inoxidable, en particular el acero inoxidable, es especialmente propenso a ello.Grados austeníticos de la serie 300—es notoriamente difícil mantenerlo plano.
La brecha de conductividad térmica
La causa principal radica en cómo se mueve el calor a través del metal. El acero al carbono tiene una conductividad térmica de aproximadamente50 w/m·k, mientras que el acero inoxidable 304 se sitúa en un nivel mucho más bajo.16,2 w/m·k.
Cuando se aplica calor (mediante soldadura o corte láser) a un punto específico de una lámina de acero inoxidable, el calor no se disipa rápidamente. Permanece localizado, lo que provoca que esa zona se expanda con rapidez mientras que el metal circundante, que permanece frío, se mantiene rígido. Esto genera una fuerte tensión interna que da como resultado deformaciones, torsiones o abolladuras.
Expansión térmica y tensión
Para entender por quéEl acero inoxidable se deforma durante el procesamiento., debemos mirar elCoeficiente de expansión térmica (CTE)Este valor mide cuánto crece un material por cada grado de aumento de temperatura.
| Material | Coeficiente de expansión térmica (10−6/∘C) | Conductividad térmica (W/m·K) |
| Acero al carbono (A36) | 12.0 | 50.0 |
| 304 | 17.3 | 16.2 |
| 316 | 16.0 | 15.9 |
| 430 | 10.4 | 26.1 |
Las matemáticas de la deformación:
Porqueacero inoxidable 304se expande aproximadamente40-50% másque el acero al carbono pero transfiere calor65% más lentoLos niveles de tensión localizada pueden superar fácilmente el límite elástico del material (≈215 MPa para el 304L), lo que provoca una deformación plástica permanente (alabeo).
Disparadores de procesamiento comunes para la deformación
La distorsión puede producirse en diversas etapas del ciclo de vida de la fabricación. Comprender la mecánica específica de cada proceso es fundamental para su prevención.
A. Distorsión de la soldadura
La soldadura es la causa más frecuente de deformación. A medida que el baño de fusión se enfría, se contrae. Debido a que la placa de acero inoxidable se expandió significativamente durante la fase de calentamiento, la contracción posterior tira del metal circundante hacia adentro.
- Contracción longitudinal:Contracción a lo largo de la soldadura.
- Contracción transversal:Contracción a lo largo de la soldadura, lo que provoca una "abombamiento".
- Distorsión angular:Se produce cuando la parte superior de una soldadura en ranura en V se contrae más que la parte inferior.
B. Corte por láser y plasma

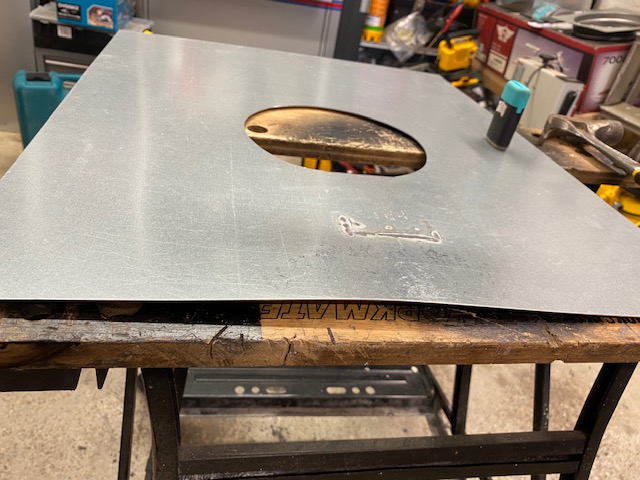

Aunque el corte por láser es de alta precisión, sigue siendo un proceso térmico. En acero inoxidable de calibre delgado (bajo3 mm), la rápida entrada de calor puede provocar que la lámina "explote" o se curve durante el corte, lo que incluso puede llevar a que el cabezal láser choque con el material.
C. Mecanizado y tensiones residuales
La deformación no siempre se debe al calor. El acero inoxidable laminado en frío contiene tensiones residuales "bloqueadas" provenientes del proceso de laminación. Al mecanizar una cantidad significativa de material de un lado (fresado o rectificado), se altera el equilibrio de estas tensiones internas. El metal se "relaja" y adopta una nueva forma deformada para compensar la masa eliminada.
El papel del espesor y la geometría del material
La "vida útil real" de una pieza plana a menudo se ve reducida por su geometría.
- Índice de esbeltez:Las tiras largas y delgadas son mucho más propensas a retorcerse que las placas cuadradas.
- Asimetría:El mecanizado o la soldadura en un solo lado de una pieza es una receta segura para obtener una pieza con forma de "plátano".
- Restricción:Si una pieza se sujeta con demasiada fuerza durante el calentamiento, no puede expandirse hacia afuera; en su lugar, se deforma hacia arriba.
Estrategias de mitigación
Gestión de la entrada de calor
- Soldadura por puntos: En lugar de un cordón continuo, utilice "puntos" o puntadas cortas para permitir que el calor se disipe.
- Mayor velocidad de desplazamiento: cuanto más rápido se mueva la fuente de calor, menos tiempo tendrá el calor para penetrar en el metal base.
- Disipadores de calor: El uso de barras de soporte de cobre o aluminio puede ayudar a disipar el calor del acero inoxidable hasta 5 veces más rápido.
Alivia el estrés
Para piezas de alta precisión, a menudo se requiere un recocido de alivio de tensiones. Calentar la pieza a aproximadamenteDe 450 °C a 600 °Cy enfriarlo lentamente permite que la estructura cristalina interna se reorganice sin alcanzar el punto de fusión completo.
Diseño equilibrado
- Soldadura por ambos lados: Si es posible, suelde por ambos lados de la junta para contrarrestar las fuerzas de tracción.
- Mecanizado simétrico: Consiste en eliminar cantidades iguales de material de la parte superior e inferior de una placa para mantener el equilibrio de tensiones.
El coste de la disformidad
En industrias como la aeroespacial o la fabricación de tanques aptos para alimentos, una deformación de incluso2 mm en un tramo de 1 metropuede inutilizar una pieza.
- Costes de reelaboración: Enderezar una pieza deformada a menudo requiere un "enderezamiento con llama" manual o una prensa hidráulica, lo que puede duplicar el coste de la mano de obra.
- Problemas de montaje: Las bridas deformadas no sellan correctamente, lo que provoca fugas en sistemas de alta presión.
- Fallo estético: En el acero inoxidable arquitectónico (como los paneles de los ascensores), incluso una ligera ondulación crea reflejos distorsionados que resultan inaceptables para los clientes.
Conclusión
El acero inoxidable se deforma durante el procesamiento debido a su perfil físico único: alta expansión y baja conductividad. Ya sea mediante el uso de disipadores de calor, secuencias de soldadura optimizadas o la elección de acero inoxidable ferrítico de la serie 400 (que tiene un coeficiente de dilatación térmica menor) para ciertas aplicaciones, controlar la deformación es un sello distintivo de la fabricación de acero inoxidable de alta calidad.
¿Listo para obtener un presupuesto?
Fecha de publicación: 31 de marzo de 2026
